五十一张图告诉你，你的管道和阀门布置错在哪

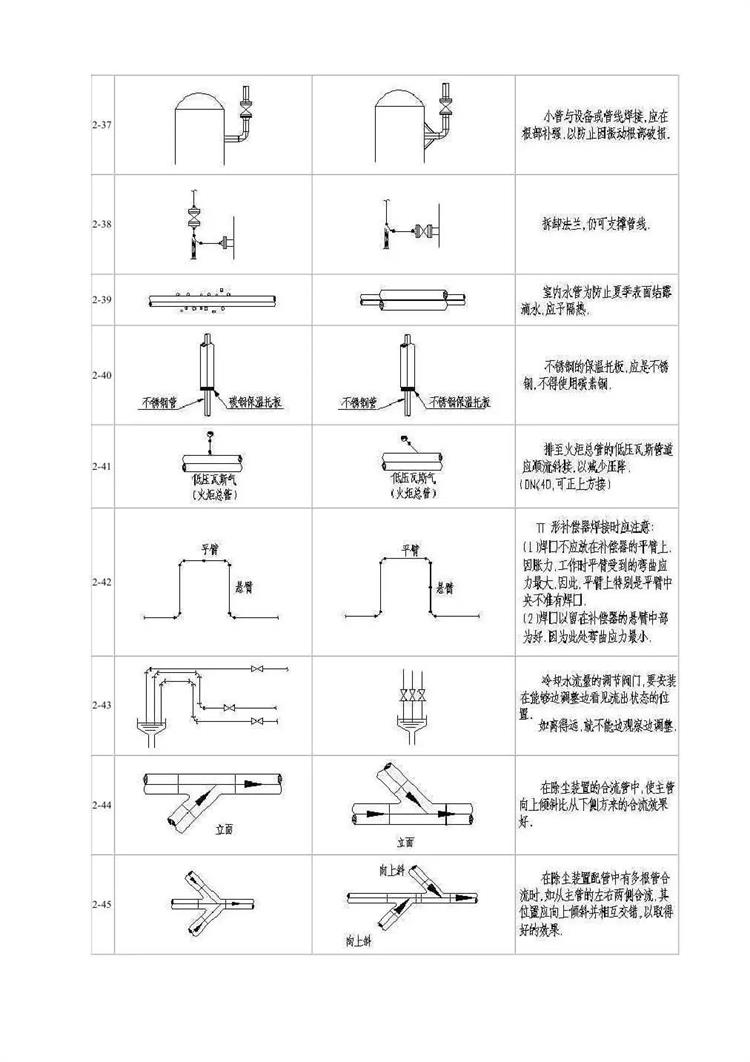

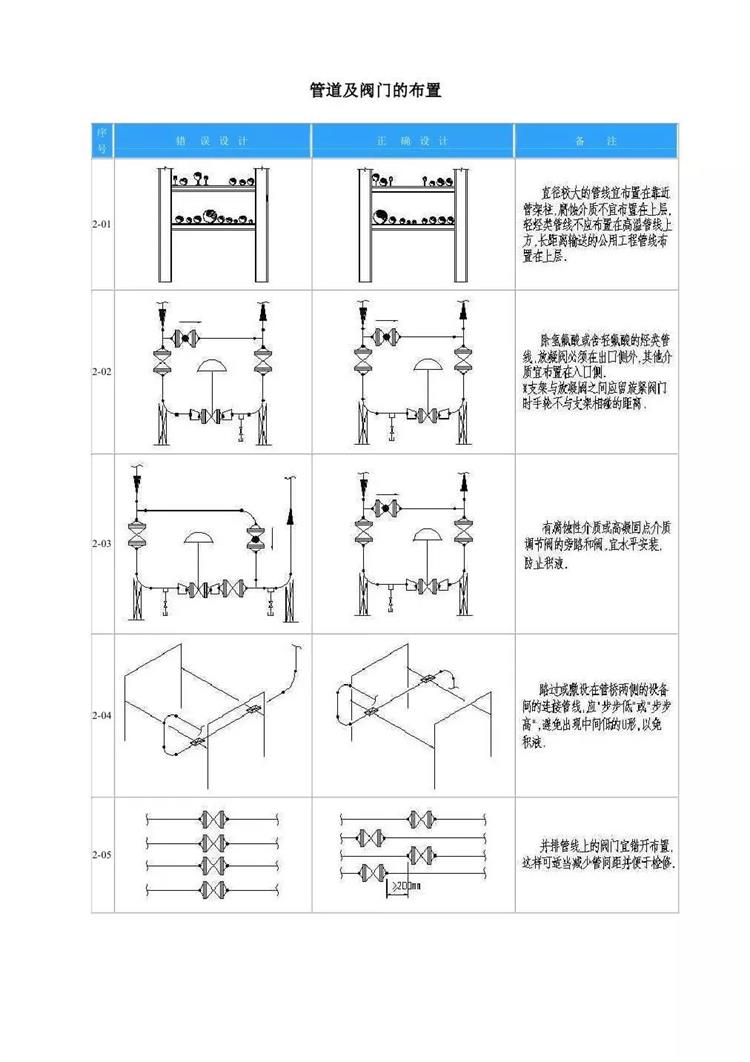

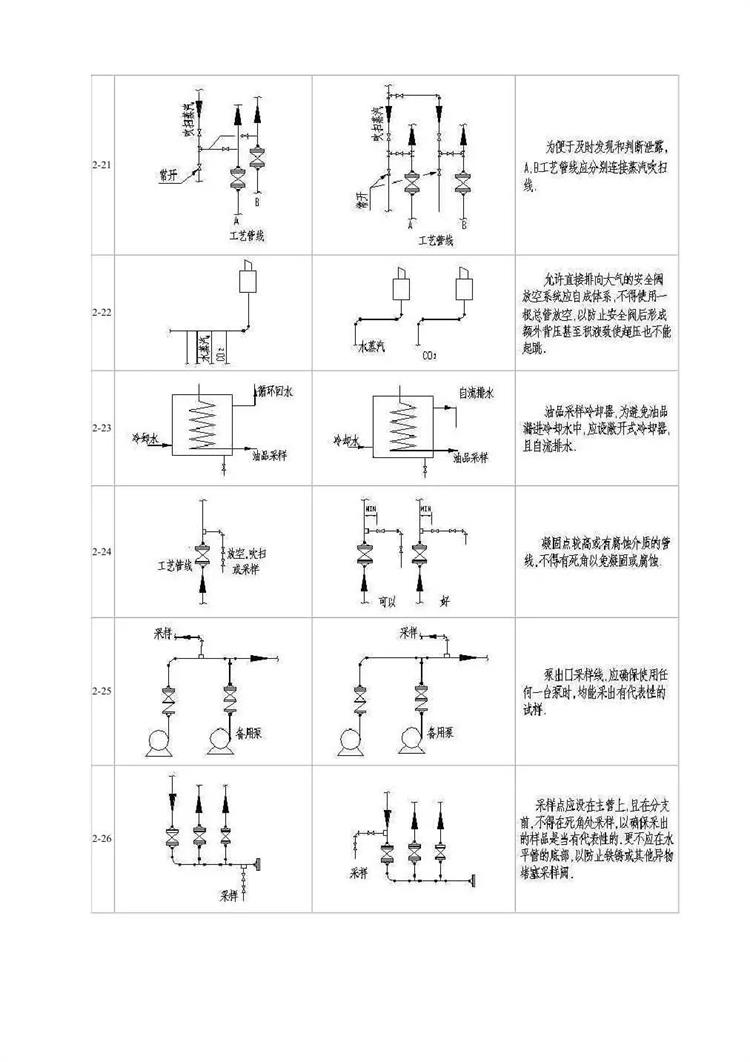

在配管设计中经常由于设计人员的疏忽和经验不足缺乏认真考虑造成管道布置不合理，操作检修不便，外表不美观。为提高设计质量，减少常识性错误的发生，以节省设计，校对，审核的时间，现将管道及阀门的布置设计常见错误及正确形式编辑成图表，共同分享。
