原来自由浮球式疏水阀不仅是寿命长，维修也很方便！
自由浮球式疏水阀，除了具备有杠杆浮球式疏水阀的优点以外，还取消了杠杆等一套活动机构，结构大为简化，是一种很有发展前途的疏水阀。你的设备上有用到这种疏水阀吗？赶快来学习一下，这样使用时更顺手！
（一）结构和工作原理
自由浮球式疏水阀的结构是由阀体、阀盖、手动排空气阀、过滤网、护罩、浮球、阀座、螺丝堵和排污螺塞组成。

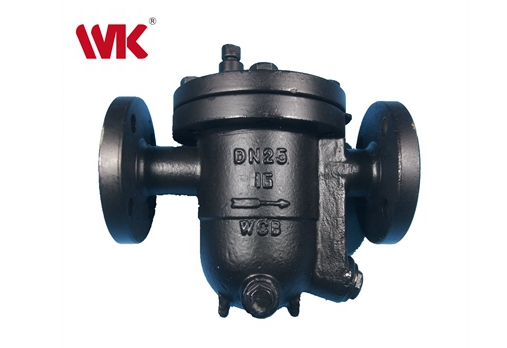

图1-自由浮球式疏水阀
自由浮球式疏水阀是利用浮力原理，使浮球随体腔内凝结水液面的升降而升降，从而开、闭阀座上的排水孔，起到阻汽排水的作用。
自由浮球式疏水阀唯一的动作零件是浮球，当进入阀体内是凝结水，液面上升达到一定高度时，浮力使浮球打开阀的出水口进行排水。在排水过程中，当液面下降时，由于体腔内液体压力分布不均匀，而阀座孔处的压力最低，离阀座越远压力越高，使漂浮在液面的浮球受到不均衡的力，推动浮球向阀座浮动，直到浮球完全封闭阀座排水孔后，体腔底部的凸台也同时将浮球托住，浮球不能继续下降，这时疏水阀关闭，停止排出凝结水，并且阻止蒸汽逸出，疏水阀关闭时，蒸汽压力作用在浮球上，使浮球紧紧地贴在阀座上，使之密封。由于阀座出水口在液面以下，可利用水封原理达到不漏或少漏蒸汽的目的。刚起动时，进入阀体内的冷空气需打开放气阀才能排出，使浮球进入工作状态。
在自由浮球式疏水阀中，浮球本身不但起到提供浮力的作用，而且兼有杠杆的增力作用和阀的启闭作用。因此减少了活动零件的数量（只有一个活动零件），结构和加工工艺都比较简单，体积小，动作可靠性比较大，能连续排水，自动调节排出水量，噪声小，起动性能好，不易发生故障，寿命长，维修也比较方便。
自由浮球式疏水阀就介绍到这边了，之后还有更多的疏水阀介绍给大家呢！
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
（一）结构和工作原理
自由浮球式疏水阀的结构是由阀体、阀盖、手动排空气阀、过滤网、护罩、浮球、阀座、螺丝堵和排污螺塞组成。
图1-自由浮球式疏水阀
自由浮球式疏水阀是利用浮力原理，使浮球随体腔内凝结水液面的升降而升降，从而开、闭阀座上的排水孔，起到阻汽排水的作用。
自由浮球式疏水阀唯一的动作零件是浮球，当进入阀体内是凝结水，液面上升达到一定高度时，浮力使浮球打开阀的出水口进行排水。在排水过程中，当液面下降时，由于体腔内液体压力分布不均匀，而阀座孔处的压力最低，离阀座越远压力越高，使漂浮在液面的浮球受到不均衡的力，推动浮球向阀座浮动，直到浮球完全封闭阀座排水孔后，体腔底部的凸台也同时将浮球托住，浮球不能继续下降，这时疏水阀关闭，停止排出凝结水，并且阻止蒸汽逸出，疏水阀关闭时，蒸汽压力作用在浮球上，使浮球紧紧地贴在阀座上，使之密封。由于阀座出水口在液面以下，可利用水封原理达到不漏或少漏蒸汽的目的。刚起动时，进入阀体内的冷空气需打开放气阀才能排出，使浮球进入工作状态。
图2-自由浮球式疏水阀
（二）技术特性在自由浮球式疏水阀中，浮球本身不但起到提供浮力的作用，而且兼有杠杆的增力作用和阀的启闭作用。因此减少了活动零件的数量（只有一个活动零件），结构和加工工艺都比较简单，体积小，动作可靠性比较大，能连续排水，自动调节排出水量，噪声小，起动性能好，不易发生故障，寿命长，维修也比较方便。
自由浮球式疏水阀就介绍到这边了，之后还有更多的疏水阀介绍给大家呢！
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
