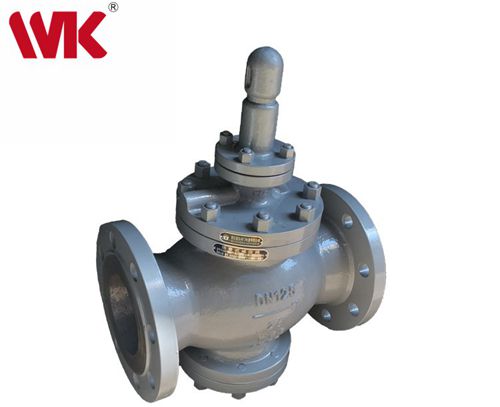

高压蒸汽减压阀节流元件的参数分析。
高压蒸汽减压阀广泛用于发电厂和其他相关工艺工程中的加热蒸汽的压力和温度控制，内部节流组件的结构对控制性能有重要影响。
此类蒸汽减压阀采用数值模型得到不同节流组分参数的过热蒸汽内部流场，包括内外孔洞的相对角度，孔板厚度，孔口数量。 板和孔板孔的直径。 这项工作可以提供科学支持，以改善节流组件的节流效果，并有益于其他类似的设计工作。
蒸汽减压阀内外多孔笼罩孔的相对角度为180°，孔板厚度为30mm，孔板数为1，孔板孔直径为10mm。至于相对角度，它可以使外部多孔护罩孔固定为水平，而内部多孔护罩孔应该向下旋转，将相对角度从180°改变为135°
蒸汽减压阀对称平面内带孔相对角度对压力分布的影响。当流体流经多孔笼罩时，其流动截面迅速收缩。此时流体经历绝热压缩，温度升高，速度增大，压力减小。然后，随着流量的增加，流体进入阀腔。流体变为绝热膨胀过程，温度也随之下降。随着流量的减小，压力又增加了。随着角度的减小，低压区变得越来越小。此外，由于流体从内部多孔笼罩流出，低压区位置移动到A4部分的顶部。在此之后，流体再次流经孔板，孔板作为第二阶段节流元件。最后，流体流经孔板，压力降至出口设定值。
感谢您耐心的阅读！昆山立信隆10年专注蒸汽液体阀门研发制造，主营气动调节阀、自由浮球式疏水阀、活塞式减压阀、角座阀等工业阀门，江苏源头阀门生产厂家，直接面对用户，为客户精准选型，现场勘查，管道系统优化，产品交付等阀门全套解决方案，让流体运行更稳定，更安全！想了解更多信息可登陆立信隆官网，官方网址：m.fnkz.com.cn，或拨打免费咨询热线400 111 9611
此类蒸汽减压阀采用数值模型得到不同节流组分参数的过热蒸汽内部流场，包括内外孔洞的相对角度，孔板厚度，孔口数量。 板和孔板孔的直径。 这项工作可以提供科学支持，以改善节流组件的节流效果，并有益于其他类似的设计工作。
蒸汽减压阀内外多孔笼罩孔的相对角度为180°，孔板厚度为30mm，孔板数为1，孔板孔直径为10mm。至于相对角度，它可以使外部多孔护罩孔固定为水平，而内部多孔护罩孔应该向下旋转，将相对角度从180°改变为135°
蒸汽减压阀对称平面内带孔相对角度对压力分布的影响。当流体流经多孔笼罩时，其流动截面迅速收缩。此时流体经历绝热压缩，温度升高，速度增大，压力减小。然后，随着流量的增加，流体进入阀腔。流体变为绝热膨胀过程，温度也随之下降。随着流量的减小，压力又增加了。随着角度的减小，低压区变得越来越小。此外，由于流体从内部多孔笼罩流出，低压区位置移动到A4部分的顶部。在此之后，流体再次流经孔板，孔板作为第二阶段节流元件。最后，流体流经孔板，压力降至出口设定值。
感谢您耐心的阅读！昆山立信隆10年专注蒸汽液体阀门研发制造，主营气动调节阀、自由浮球式疏水阀、活塞式减压阀、角座阀等工业阀门，江苏源头阀门生产厂家，直接面对用户，为客户精准选型，现场勘查，管道系统优化，产品交付等阀门全套解决方案，让流体运行更稳定，更安全！想了解更多信息可登陆立信隆官网，官方网址：m.fnkz.com.cn，或拨打免费咨询热线400 111 9611
